ONDAS ELECTROMAGNÉTICAS GUIADAS

La visita a radio y television de hidalgo llevada acabo el dia viernes 5 de abril.

primeramente ya dentro de las instalaciones observamos un video explicativo sobre como se ha desarrollado radio y televisión de hidalgo a lo largo del tiempo,
El motivo de nuestra visita fue observar el proceso y todo lo que conlleva hacer una transmisión de radio como una de televisión ya que esto es muy importante para fortalecer con lo que hemos visto durante el curso.

En principio de esta visita nos dirigimos al foro donde se llevan a cabo las grabaciones de televisión, ya que en ese momento presenciamos una transmisión en vivo de un programa que se transmite desde ahí, en este foro se puede observar que está completamente iluminado para una mejor imagen para las cámaras de video las cuales trabajan con un proceso en el cual conlleva a la óptica que es la parte del lente que capta la imagen y puede hacer modificaciones a ella como el zoom, también el procesamiento de imagen como con los colores con los que trabaja en este caso el rojo verde y azul de igual manera haciendo uso de vectores y lo más importante el cable usado en ellas que es fibra óptica, ya que la imagen es convertida en eléctrica para su transmisión.

Con lo anterior nos lleva a como es el proceso que se lleva acabo para realizar una transmisión.

Desde el punto de vista de la información a transmitir, puede decirse que la arquitectura general de los transmisores es, básicamente, la misma en el dominio analógico que en el digital y que un sistema transmisor es, en principio, transparente en el sentido de que la señal de entrada es codificada, modulada, amplificada y radiada al espacio o conducida a través de cable o fibra óptica. El receptor debe, comportarse de forma transparente. Es bien conocido en el terreno analógico que ningún transmisor ni receptor es totalmente transparente, es decir, ideal, ya que la señal puede sufrir distintos tipos de distorsión a su paso por los diversos circuitos del transmisor y receptor, así como del medio de transmisión.

Codificador

La función de codificar es llevada a cabo según el tipo de transmisión, ya que podemos hablar de una transmisión de radio o televisión, siendo una transmisión de televisión hablamos de imagen que para eso usamos una cámara en la que en tiempo real podemos editar la imagen para convertirla en energía y transmitirla por fibra óptica convirtiendo la imagen en energía, y para radio seria la voz que esta es la voz del locutor que de igual manera es convertida pero esta por medio de un micrófono.

Modulador.

La función del modulador es trasladar la señal en banda base a una frecuencia superior, que puede ser el canal de radiofrecuencia (RF) o bien una frecuencia intermedia (FI) inferior a la de RF. Esta última técnica es la que se emplea en casi todos los transmisores actuales, ya que a esa frecuencia intermedia es posible realizar el control de algunos parámetros de la señal con mayor facilidad y a menor costo que a potencias grandes. La potencia de salida del modulador es muy pequeña, del orden de fracciones de watt.

Conversor ascendente

Cuando se emplea modulación en FI, la señal modulada debe trasladarse en el espectro a la frecuencia del canal de RF, mediante un conversor ascendente. La salida de este conversor se filtra a la banda de paso de RF deseada para eliminar los componentes espurios fuera de banda y se amplifica hasta niveles de varios watts.

Todo el conjunto anterior, modulador, conversor y amplificadores de baja potencia suele designarse como excitador.

Amplificadores de potencia

La salida del excitador se aplica a uno o varios amplificadores de potencia, cuya salida final se entrega a una línea de transmisión para conducir la señal hasta la antena. Los amplificadores de potencia pueden utilizar tecnología de estado sólido o de válvulas al vacío. En general, para potencias superiores a unos 10 KW suelen preferirse éstas últimas.

En resumen: la función de un modulador no es otra que la de convertir una señal eléctrica (la ya conocida señal de vídeo) en una onda electromagnética que transporta la información a larga distancia (onda portadora). Cuando la onda portadora llega al televisor a través de la antena, el sintonizador lleva a cabo la operación inversa: extrae de la onda portadora la información electromagnética correspondiente a la señal (la demodula) y la convierte en una señal eléctrica “legible” para el televisor o para el vídeo.

Ya una vez teniendo en cuenta los pasos anteriores para una transmisión todo esto es llevado a una antena.

En el proceso de transmisión como nos fue explicado se emplean antenas, tanto para transmitir como para recibir las señales de televisión. Las antenas son los elementos que convierten la energía de radiofrecuencia en un circuito a energía electromagnética radiada al espacio, si se trata de antenas transmisoras, o la función inversa en el caso de antenas receptoras. Todas las antenas tienen la propiedad de que pueden actuar lo mismo como transmisoras que como receptoras. En el caso de antenas receptoras, la potencia que tienen que manejar suele ser muy pequeña y pueden construirse con elementos que no necesitan manejar voltajes, corrientes o potencias elevadas. Las antenas usadas como transmisoras deben ser capaces de manejar, sin sufrir daños, la potencia que les suministre el transmisor. Sin embargo, estos son aspectos a considerar en la implementación técnica y no tienen que ver con el tipo de señal que tengan que manejar las antenas.

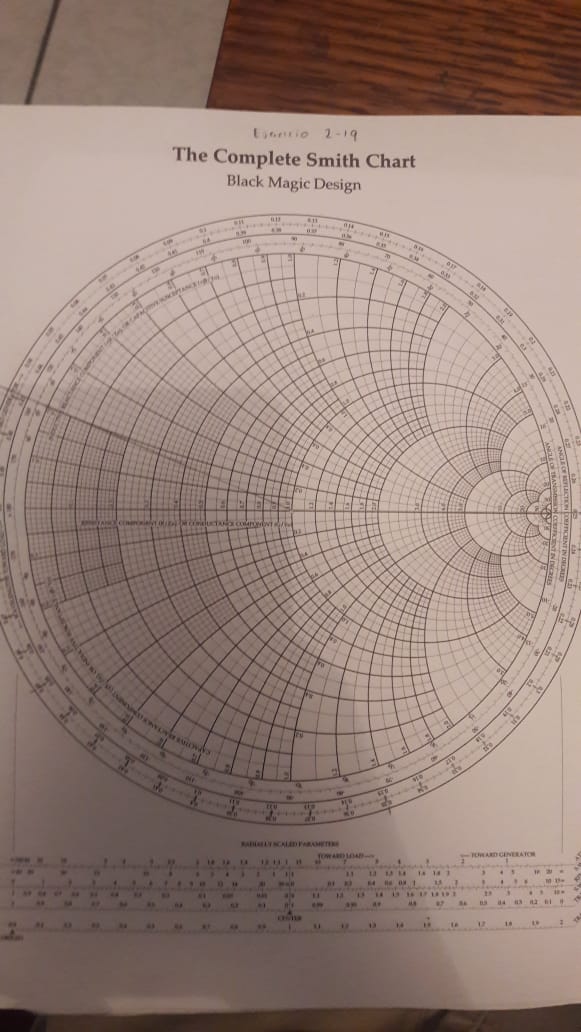

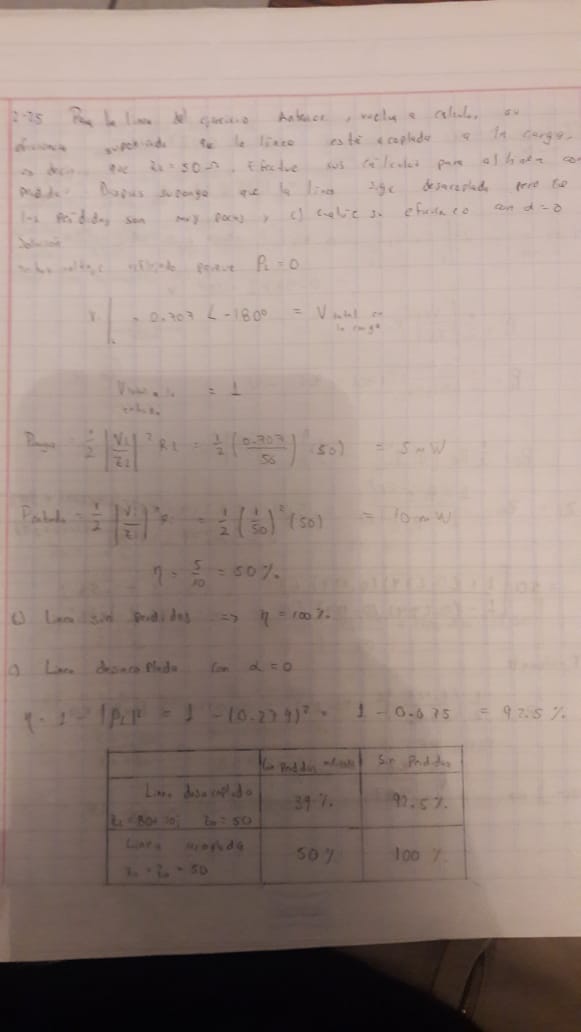

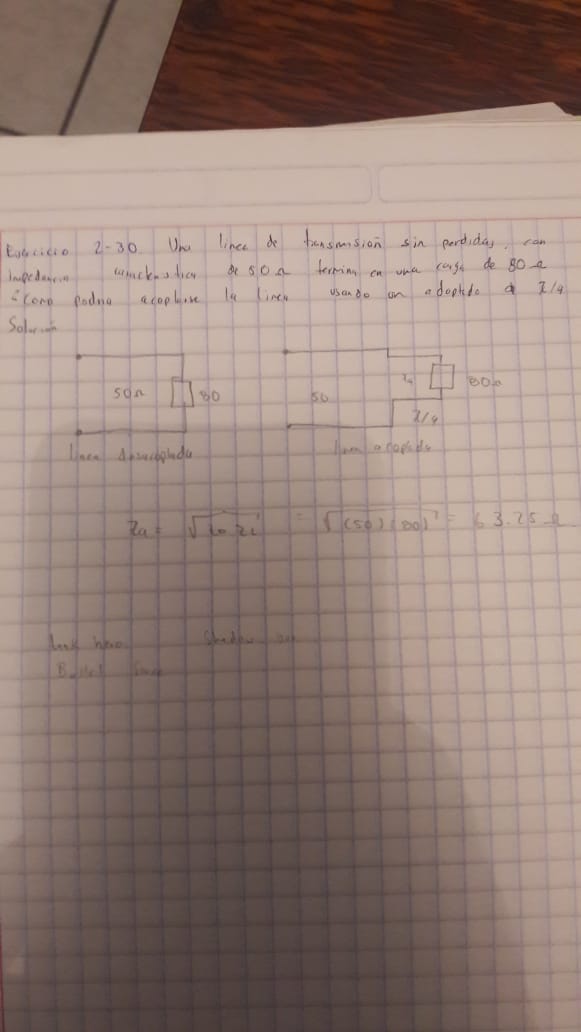

Por la antena también tenemos un elemento muy importante como los son las líneas de transmisión y guías de onda .

Con esta visita se ha podido llegar a una conclusión, ya que se ha podido observar que aunque todo lo que veamos en la escuela con la teoría y algunas prácticas de laboratorio la verdad es muy importante, no solo porque este establecido en la carrera si no porque más allá de tener muy presente cada concepto teórico ya que eso que vemos y estamos por aprender es de suma importancia en la práctica profesional como es el caso aquí en radio y televisión de hidalgo, ya que es muy esencial este tipo de conocimiento para ponerlo ya en una o algunas situaciones reales que en este caso conllevan realizar una transmisión de radio y televisión.
